유지 · 보수 · 재료 · 기계
스킷 스크린 (세로 배수구 용 스크린)
특허 제 5686837 호
(주) NEXCO 유지 보수 관동설명

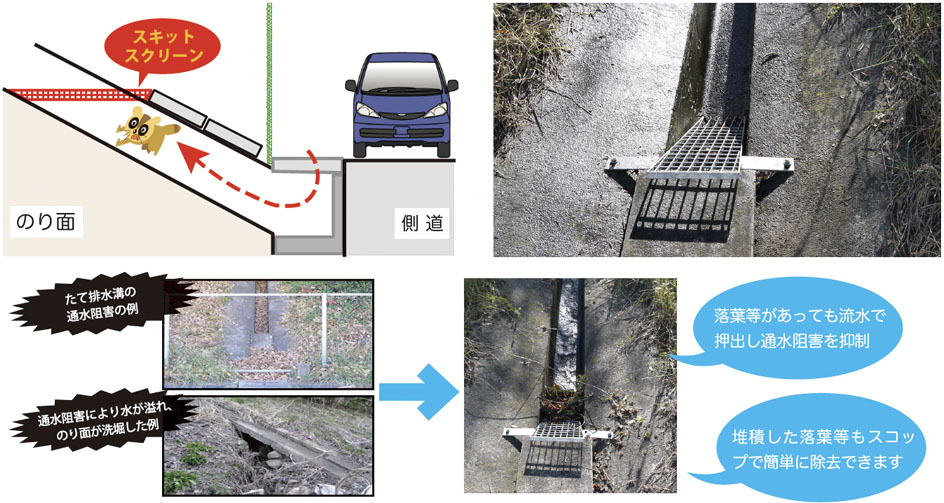

たて排水溝の通水阻害を防止します。
- 落葉などをキャッチし、たて排水溝の詰まりを防止します。
落葉などがあっても水流で押し出し通水阻害を起こしません。キャッチした落葉等はスコップで簡単に除去でき、清掃作業も簡単です。
たて排水溝からの小動物侵入を防止します。
- 작은 동물의 침입 통로가 있었고, 갓 배수구를 막고로드 킬 방지에 효과적입니다.
특징 사양

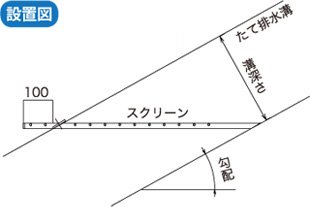

[설치 방법]
- ① 스킷 스크린 끝이 배수구 바닥에 접하고 대체로 수평이되도록 임시로한다.
- ② 인감 콘크리트 올 앵커를 부착 위치에 표시를 붙여 드릴 아래 구멍을 뚫는다.
- ③ 올 앵커 아래 구멍에 삽입 스킷 스크린을 임시 고정 맞습니다을 확인한다.
- ④ 올 앵커를 고정 스킷 스크린을 설치한다.
- ⑤ 헐거운 등이 없는지 확인하고 설치 완료.

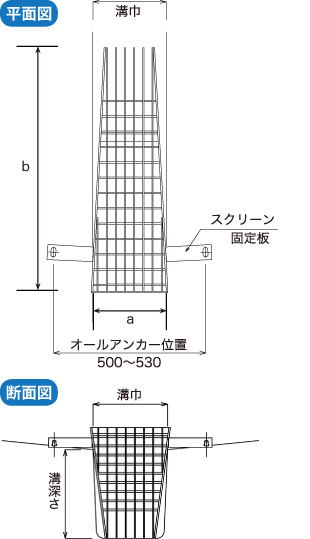

① 【제품 종류】
| 특성 · 형식 | 제품 치수 (a * b) |
|---|---|
| SSB250-650 | 240*650 |
| SSB250-800 | 240*800 |
| SSU240-800 | 240*800 |
| SSU240-900 | 240*900 |
| SSB300-700 | 300*700 |
| SSB300-800 | 300*800 |
| SSU300-900 | 300*900 |
| SSU300-1000 | 300*1000 |
③ 【적응 표]
| 구조 | 배수구 경사 | |
|---|---|---|
| 1：1.5 | 1：1.8 | |
| Bf250 * 175 (50) | SSB250*650 | SSB250*650 |
| Bf250 * 175 (100) | SSB250*650 | SSB250*800 |
| Pu240 * 240 (50) | SSU240*800 | SSU240*800 |
| Pu240 * 240 (100) | SSU240*800 | SSU240*900 |
| Bf300 * 200 (50) | SSB300*700 | SSB300*800 |
| Bf300 * 200 (100) | SSB300*800 | SSB300*800 |
| Pu300 * 300 (50) | SSU300*800 | SSU300*900 |
| Pu300 * 300 (100) | SSU300*900 | SSU300*1000 |
※ 대응 배수구 형상의 () 안의 숫자는 씰 콘크리트의 두께를 나타내는
② [제품 사양]
| 강재 (평강) | 두께 : 인연 방향 4.5mm 격자 부 3mm 폭 : 19mm (SS400) |
|---|---|
| 강재 (원형 강) | φ6mm (SS400) |
| 올 앵커 | φ10mm (SUS-M10) |
| 아연 도금 | JIS H8641 기호 : HDZ45 |
실적 (판매 · 시공 · 도입)
2,662枚
