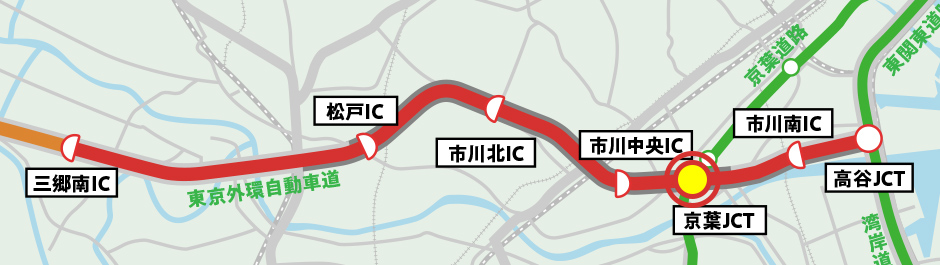

高速道路との交差部での施行
![](img/tec_03_contents01_pc.jpg)

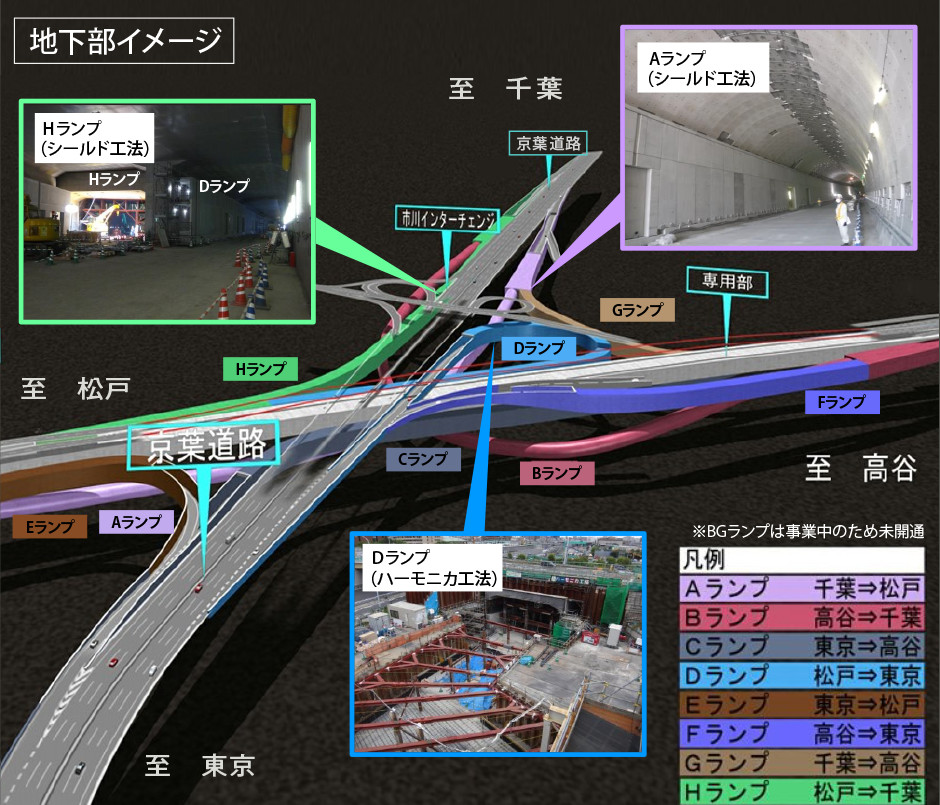

A・Hランプ
![](img/subTitle02.png)
Aランプは、供用中の京葉道路を横断する必要があることからシールド(泥土圧)工法を採用

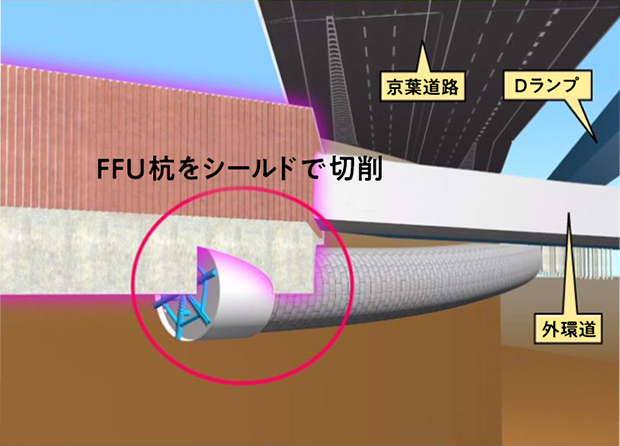

京葉道路直下部においては、外環本線函体構築に伴う山留壁の切削可能部材(FFU杭)を切削して構築
京葉道路直下部においては、外環本線函体構築に伴う山留壁の切削可能部材(FFU杭)を切削して構築
![](img/tec_04_contents01_pc.jpg)
![](img/tec_04_contents02_pc.jpg)

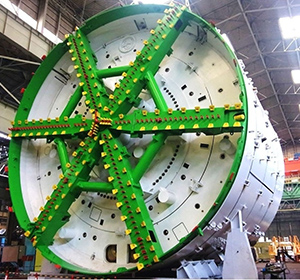

【Aランプ】(1方向2車線)
マシン直径: 13.27m
施工延長: 509m
【Hランプ】(1方向2車線)
マシン直径: 13.26m
施工延長: 347m
Dランプ部
![](img/subTitle03_pc.png)

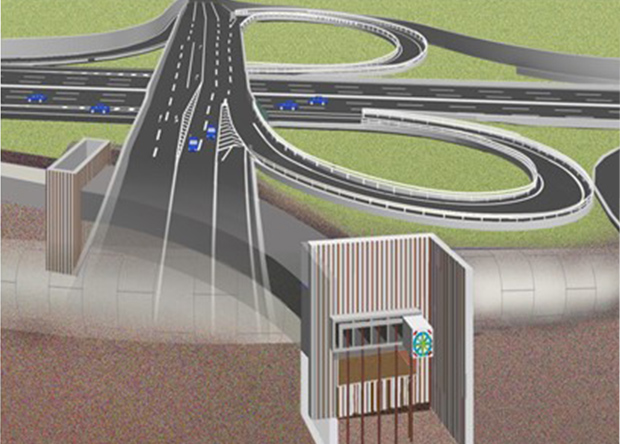

Dランプは、供用中の県道の直下を横断し、R60の急曲線部での施工となることから、急曲線施工と路面沈下の抑制が可能なハーモニカ工法を採用
![](img/tec_05_contents01_pc.jpg)
![](img/tec_05_contents02_pc.jpg)

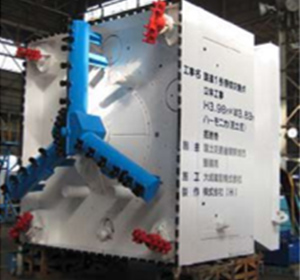

マシン諸元:3.98m×3.69m
(5函体を推進)
曲線半径: 61.9m
施工延長: 65.0m
![](img/subTitle04.png)
京葉道路を切り替える(迂回する)事により、現道の地下部分に外環の躯体を構築

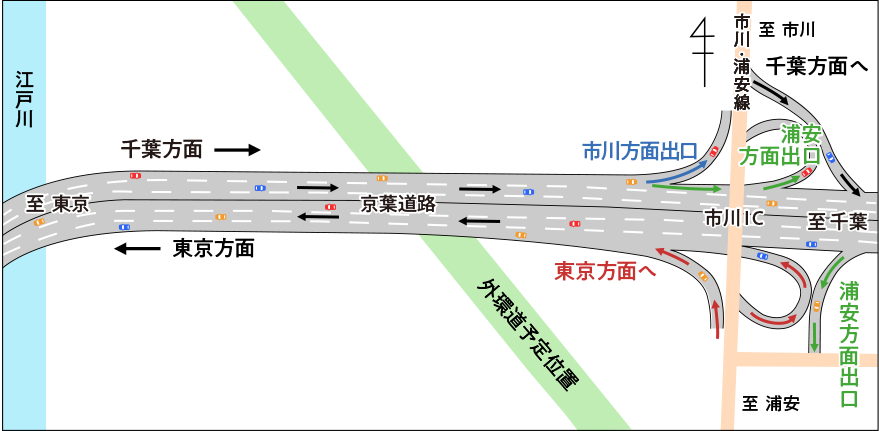

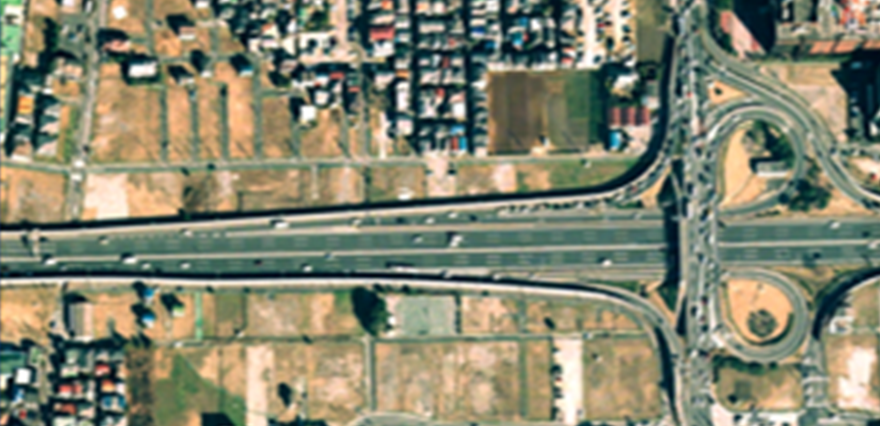

迂回前
![](img/tec_06_contents01.png)
![](img/tec_06_contents02.png)

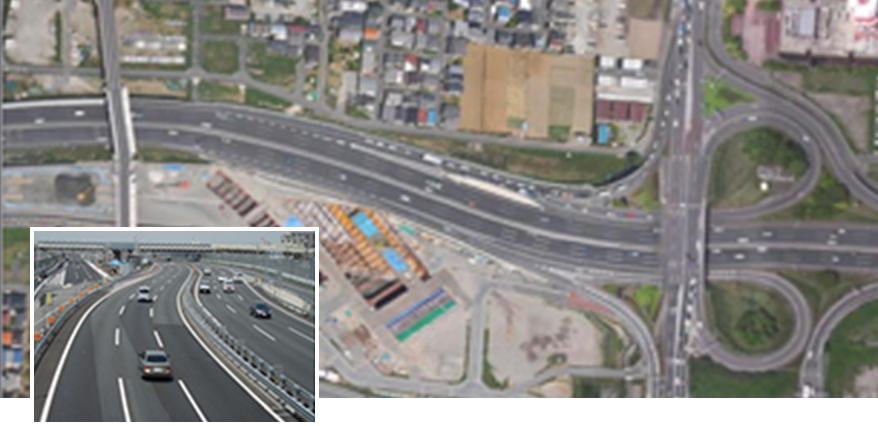

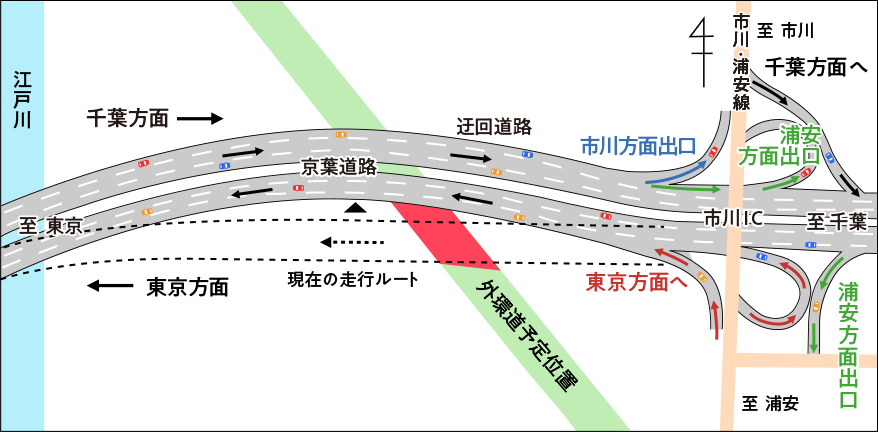

迂回後
![](img/tec_06_contents03.png)
![](img/tec_06_contents04.png)

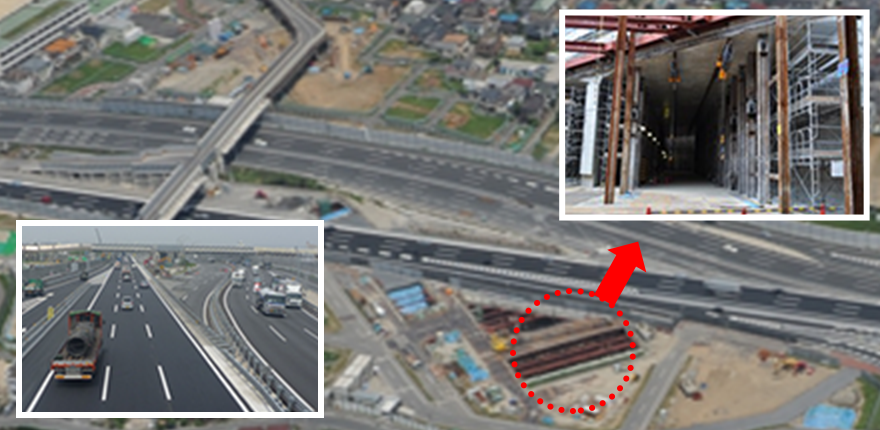

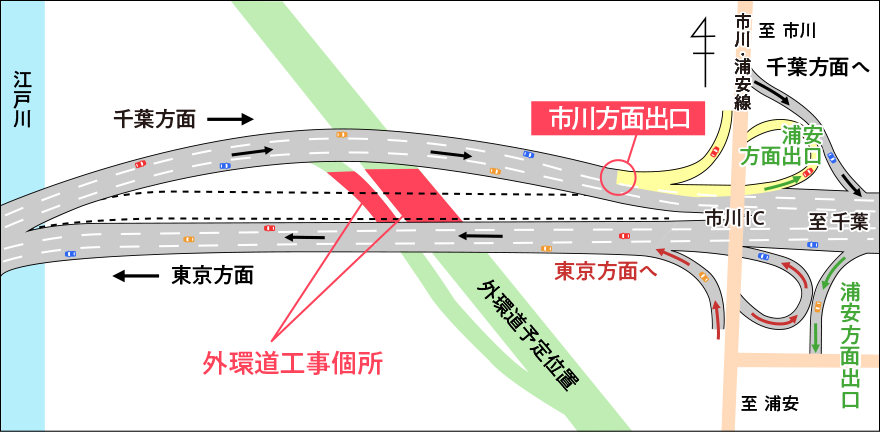

上り線復旧
![](img/tec_06_contents05.png)
![](img/tec_06_contents06.png)

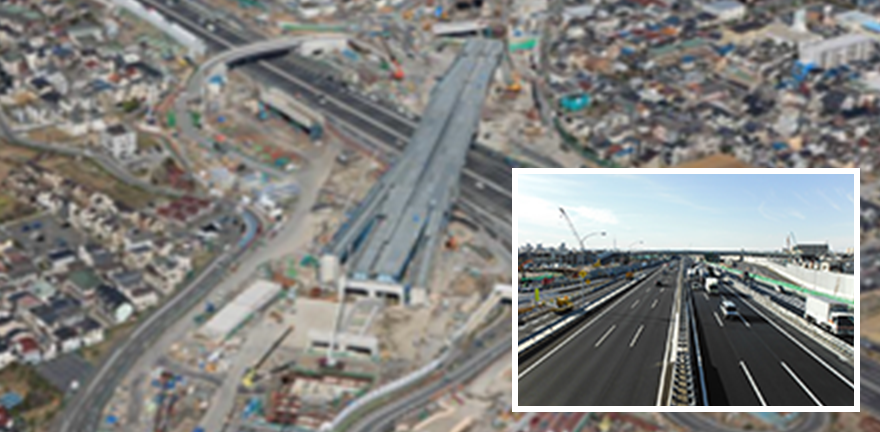

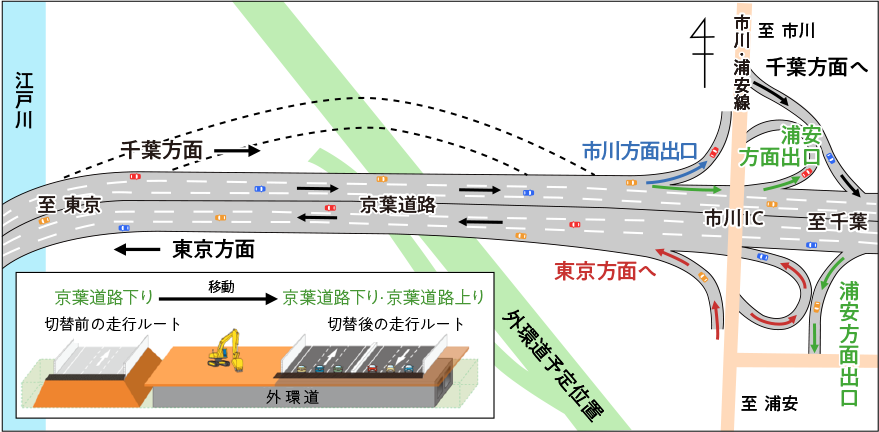

下り線復旧(現状)
![](img/tec_06_contents07.png)
![](img/tec_06_contents08.png)
